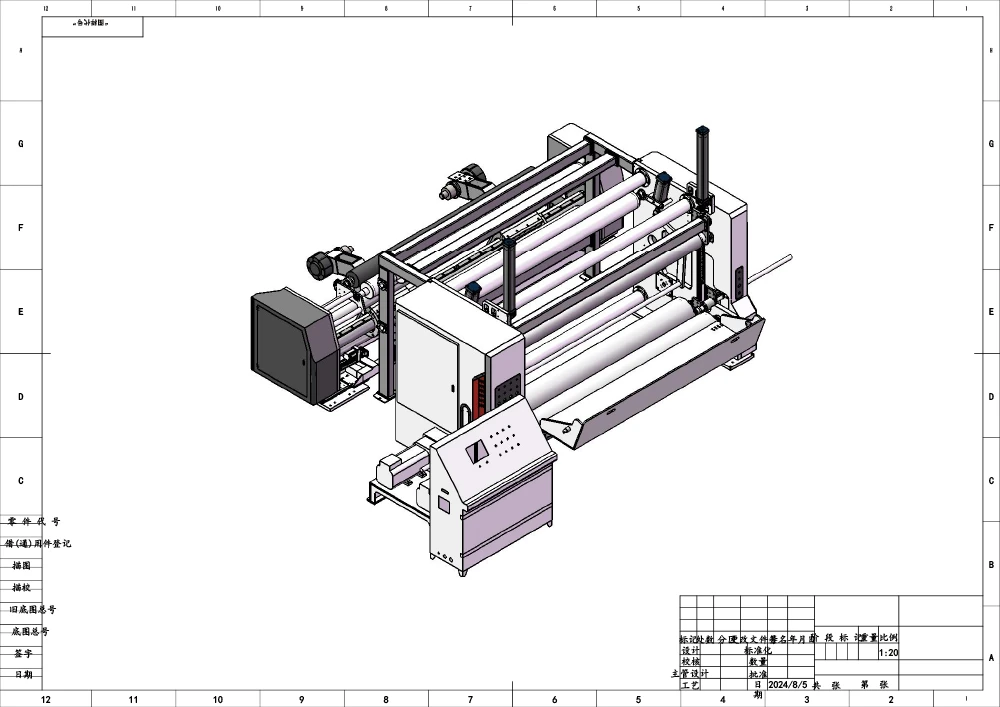

آلة شق الأسطوانة الأرضية SHDG-S

تم تصميم هذه الآلة خصيصا لشق وإعادة لف البرول الكبيرة جدا. يمكنه معالجة مواد اللف المختلفة بشكل مستمر بما في ذلك ورق الكرافت، الكرتون الأبيض، الورق المطلي بالفيلم، وورق السيليكون بقياس يعادل 30 جرام/م² إلى 500 جم/م². مع نطاق تطبيق واسع وتشغيل مستقر وموثوق، يلبي متطلبات الشقوق الفعالة للبكرات ذات القواعد العالية والقطر الكبير.

تحميل ملف PDF الاستعلام الإلكتروني

الأداء والميزات

1. التحكم الكامل في السيرفو الدقيق لتشغيل أكثر سلاسة
مجهزة بمحركات سيرفو كاملة ونظام شد ثابت تلقائي، تعتمد الآلة هيكل لف مركزي. الوحدة الرئيسية مزودة بمنظم سرعة متغير التردد، مما يتيح تسارعا وتبطارا سلسا ويوفر دقة شق فائقة.

2. تحكم ذكي في PLC وإعادة التدوير ثنائية الوضع لتحقيق كفاءة أعلى
تم بناؤه بنظام تحكم ذكي من PLC، ويدعم العد التلقائي للعدادات، والإيقاف التلقائي والإنذار لاكتشاف المواد المتبقية، وإيقاف التشغيل الدقيق بطول ثابت. يتميز نظام إعادة اللف بوضعين مزدوجين بأعمدة وبدون أعمدة (أعمدة بدون أعمدة). وبالاقتران مع التفريغ الأوتوماتيكي الهيدروليكي، يتيح ذلك تغيير الدوران بسرعة ويعزز الإنتاجية بشكل كبير.

3. توجيه الويب عالي الدقة المستورد للمنتجات النهائية الأنيقة
مزود بنظام توجيه ويب أوتوماتيكي عالي الحساسية، يحقق شقوقا ثابتا وعالي السرعة حتى للمواد الخام ذات الحواف غير المستوية. تتميز اللفائف النهائية بأسطح نهائية ناعمة، مما يحسن جودة المنتج بشكل فعال.

4. شق سكين دائري مشترك مع إزالة حواف النفايات تلقائيا
يعتمد هيكل شق سكين دائري مشترك، مع إمكانية ضبط السكين التلقائي كإكسسسوار اختياري. مزود بنظام مروحة عالي الضغط لتفريغ الحواف التلقائية من الحواف، يوازن بين جودة الشقوق الممتازة وكفاءة الإنتاج العالية.

5. تحميل هيدروليكي ثقيل بسعة تحميل ممتازة
آلية التحميل الهيدروليكية الثقيلة بدون أعمدة لديها سعة تحميل تزيد عن 3 أطنان. يتعامل مع تحميل لفات كبيرة جدا بسهولة مع أمان وثبات عاليين.

6. اختيار مرن للأعمدة متعددة المواصفات
أعمدة تمدد الهواء بحجم 3–6 إنش اختيارية لفكها. يتم تجهيز عمود بقطر 3 إنش كمعيار لإعادة اللف، ويمكن تخصيص مواصفات خاصة أخرى عند الطلب.

7. متوافقة مع أقطار البكرات الكبيرة جدا
بالنسبة للنماذج القياسية، يتراوح أقصى قطر لف بين 0 إلى 2000 مم، وقطر إعادة اللف من 0 إلى 1600 مم. تتوفر أقطار لفات مخصصة.

8. تخصيص مرن للأبعاد
يمكن تخصيص الأبعاد العامة للآلة وفقا لتصميم مصنع العملاء ومتطلبات التطبيق الفعلية.

9. التشغيل عالي السرعة لمضاعفة القدرة الإنتاجية
تصل السرعة القصوى للتشغيل إلى 800 م/دقيقة. يزيد بشكل كبير من الإنتاج مع ضمان دقة المعالجة، مما يجعله مثاليا للإنتاج المستمر على نطاق واسع.

المواصفات التي تظهر فقط عرض القسم المحدد:

النموذج	型号	SHDG-M1600	SHDG-M2000	SHDG-M2500	SHDG-3000
عرض اللف	卷材宽度	1600 مم	2000 مم	2500 مم	3000 مم
أقصى قطر لف	放卷直径	0-2000 مم	0-2000 مم	0-2000 مم	0-2000 مم
أقصى قطر إعادة لف	收卷直径	0-1800 مم	0-1800 مم	0-1800 مم	0-1800 مم
سرعة القطع	分切速度	0-800/دقيقة	0-800/دقيقة	0-800/دقيقة	0-800/دقيقة
دقة التصحيح	纠偏精度	±0.1 مم	±0.1 مم	±0.1 مم	±0.1 مم
القوة الكلية	总功率	35 كيلوواط	38 كيلوواط	45 كيلوواط	48 كيلوواط
حجم الآلة	机器尺寸	4950×5050×3150مم	5350×5050×3150مم	5850×5050×3150مم	6350×5050×3150مم
وزن الآلة	机器重量	6500 كجم	7500 كجم	8500 كجم	10000 كجم
